Kratek uvod v zahteve glede delovanja in tehnične zahteve mehanskih tesnil

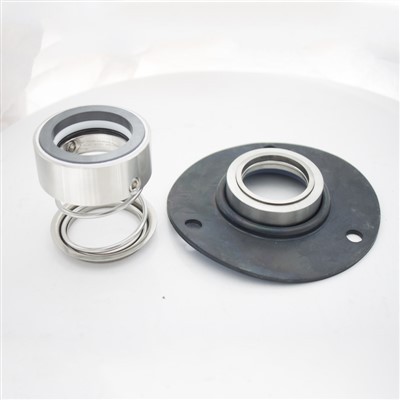

Ta zahteva velja za centrifugalne črpalke in druga podobna rotacijska mehanska tesnila, delovni parametri so: delovni tlak 0---1.5691MPa (se nanaša na dejanski tlak v tesnilni votlini), delovna temperatura -20--80 stopinj (se nanaša na glede na dejansko temperaturo v tesnilni votlini), zunanji premer gredi (ali tulca gredi) 10-120 mm, hitrost ni večja od 3000 vrt/min, medij je voda, olje in splošna jedka tekočina.

Prvič, zahteve glede učinkovitosti mehanskih tesnil:

1. Puščanje. Ko je zaprti medij tekoč, je povprečna količina puščanja določena na naslednji način: ko je zunanji premer gredi (ali puše) večji od 50 mm, količina puščanja ni večja od 5 ml/h; Ko zunanji premer gredi (ali puše) ni večji od 50 mm, količina puščanja ni večja od 3 ml/h. To ne velja za posebne pogoje in ko je medij, ki ga je treba zapreti, plin.

2. Količina obrabe. Velikost količine obrabe mora ustrezati zahtevam življenjske dobe mehanskega tesnila. Običajno se preskus izvaja s čisto vodo kot medijem, obraba tesnilnega obroča iz mehkega materiala za 100h pa ni večja od 0,02 mm.

3. V primeru razumne izbire in pravilne namestitve ter uporabe, ko je zaprti medij voda, olje, nekorozivni in podobni medij, življenjska doba mehanskega tesnila na splošno ni krajša od enega leta, in ko je zaprti medij je korozivni medij, je življenjska doba mehanskega tesnila na splošno pol leta, vendar ni omejena, če so pogoji uporabe težki.

4. Preskusni tlak preskusa statičnega tlaka mehanskega tesnila je 1,25-krat večji od največjega delovnega tlaka izdelka, indeks pa je, da je zunanji premer gredi (ali tulca gredi) večji od 50 mm, količina puščanja pa je ne več kot 5 ml/h; Zunanji premer gredi (ali puše) ni večji od 50 mm, prevedeno puščanje pa ni večje od 3 ml/h.

Drugič, tehnične zahteve glavnih delov mehanskega tesnila:

1. Zahteve glede ravnosti in hrapavosti tesnilne končne ploskve

Odstopanje ravnosti tesnilne čelne ploskve ni večje od {{0}}.0009 mm; Najvišja dovoljena vrednost hrapavosti tesnilne ploskve R za kovinske materiale je 0,2 μm, največja dovoljena vrednost hrapavosti čelne ploskve R za nekovinske materiale pa je 0,4 μm.

2. Vzporednost tesnilnega konca mirujočega obroča in vrtljivega obroča s čelno stranjo, ki je v stiku s pomožnim tesnilnim obročem, mora biti v skladu z 7-toleranco ravni GB 1184-80 "Oblika in tolerance položaja in predpisi o neoznačenih tolerancah«.

3. Največja dovoljena vrednost površinske hrapavosti R stika med mirujočim obročem in vrtljivim obročem ter pomožnim tesnilnim obročem je 3,2 μm, dimenzijska toleranca zunanjega kroga ali notranje luknje pa je h8 ali H8.

4. Navpičnost zunanjega kroga tesnilnega konca statičnega obroča v stiku s pomožnim tesnilnim obročem statičnega obroča in navpičnost tesnila vrtljivega obroča za notranjo luknjo v stiku s pomožnim tesnilnim obročem rotacijskega obroča sta v skladu z { {1}}toleranca ravni GB 1184--70.

5. Grafitni obroč, polnjen obroč iz PTFE ter sestavljeni vrtljivi obroč in stacionarni obroč je treba pregledati hidrostatično. Preskusni tlak; Tesnilni obroč, ki se uporablja za neuravnotežena mehanska tesnila, je 0. 9807MPa; Tesnilni obroč, ki se uporablja za uravnoteženo mehansko tesnilo, je 2,3536 MPa in ne sme puščati 10 minut.

6. Tolerančne vrednosti, kot so notranji premer vzmeti, zunanji premer, prosta višina, delovni tlak, središčna črta vzmeti in pravokotnost končne strani, so v skladu z zahtevami prvovrstnega standarda natančnosti nacionalnega standarda za vzmet. Pri mehanskih tesnilih z več vzmetmi prosta višinska razlika med vzmetmi v istem kompletu mehanskih tesnil ni večja od 0,5 mm.

7. Toleranca velikosti notranje luknje sedeža vzmeti in sedeža menjalnika je F9, največja dovoljena vrednost hrapavosti R pa je 3,2 μm.

8. Tehnične zahteve za gumijasta tesnila O-tesnila se nanašajo na ustrezne nacionalne standarde.
